Istio 多集群管理

· 阅读需 7 分钟

多主架构安装：

https://istio.io/v1.10/zh/docs/setup/install/multicluster/multi-primary/ ![istio跨网络多主集群架构](/img/Istio 多集群管理/istio跨网络多主集群架构.png)

第二个集群操作​

kubeadm config view
#podSubnet: 10.244.0.0/16
#serviceSubnet: 10.96.0.0/12

# 修改一下网段，让两个k8s集群的相对应网段不唯一
kubeamd config view > config.yaml
kubectl get nodes
#k8s-master
#k8s-slave1
kubectl drain k8s-slave1 --ignore-daemonsets
kubectl delete nodes k8s-slave1
kubectl drain k8s-master --ignore-daemonsets
kubectl delete nodes k8s-master
rm -rf /etc/kubernetes/pki/*

# 修改配置文件
vim config.yaml
  podSubnet: 10.250.0.0/16
  serviceSubnet: 10.120.0.0/12

ssh root@192.168.26.92 #slave1
kubeadm reset
rm -rf /etc/kubernetes/pki/*

ssh root@192.168.26.91 #master
kubeadm reset
kubeadm --config=config.yaml init
mkdir -p $HOME/.kube
sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
sudo chown $(id -u):$(id -g) $HOME/.kube/config

# slave1 加入集群：
kubeadm join 192.168.26.91:6443 xxxxxxxxxxxxxxxx

# 安装网络插件
kubectl apply -f calico.yaml

第一套集群​

cd ./kube && cp config config.bak
vim config

apiVersion: v1
clusters:
- cluster:
    certificate-authority-data: xxxxxxxx 第一套集群copy过来
    server: https://192.168.26.81:6443
  name: cluster1
- cluster:
    certificate-authority-data: xxxxxxxx 第二套集群copy过来
    server: https://192.168.26.91:6443
  name: cluster2
contexts:
- context:
    cluster: cluster1
    namespace: ns1
    user: admin1
  name: cluster1
- context:
    cluster: cluster2
    namespace: default
    user: admin2
  name: cluster2
current-context: cluster1
kind: Config
preferences: {}
users:
- name: admin1
  user:
    client-certificate-data:
    client-key-data:
- name: admin2
  user:
    client-certificate-data:
    client-key-data:


cat ~/.kube/config.bak #分别两个集群的对应信息拿来
#certificate-authority-data
#client-certificate-data
#client-key-data

kubectl config get-contexts
*  cluster1  cluster1  admin1  ns1
   cluster2  cluster2  admin2  default

#查看切换集群
kubectl config use-context cluster2
kubectl get nodes
kubectl config use-context cluster1

#设置环境变量
export CTX_CLUSTER1=cluster1
export CTX_CLUSTER2=cluster2

# 在 Istio 安装包的顶层目录下，创建一个目录来存放证书和密钥：
# https://istio.io/v1.10/zh/docs/tasks/security/cert-management/plugin-ca-cert/
cd istio-1.10.3
mkdir -p certs
pushd certs

#生成根证书和密钥：
make -f ../tools/certs/Makefile.selfsigned.mk root-ca
# 将会生成以下文件：
root-cert.pem：生成的根证书
root-key.pem：生成的根密钥
root-ca.conf：生成根证书的 openssl 配置
root-cert.csr：为根证书生成的 CSR

#对于每个集群，为 Istio CA 生成一个中间证书和密钥
make -f ../tools/certs/Makefile.selfsigned.mk cluster1-cacerts  #给cluster1创建
make -f ../tools/certs/Makefile.selfsigned.mk cluster2-cacerts  #给cluster2创建

# 在每个集群中，创建一个私密 cacerts，包括所有输入文件 ca-cert.pem，ca-key.pem，root-cert.pem 和 cert-chain.pem。例如，在 cluster1 集群上：
kubectl create namespace istio-system  #创建istio命名空间
kubectl create secret generic cacerts -n istio-system \
      --from-file=cluster1/ca-cert.pem \
      --from-file=cluster1/ca-key.pem \
      --from-file=cluster1/root-cert.pem \
      --from-file=cluster1/cert-chain.pem

#给cluster2也创建上
kubectl create --context=${CTX_CLUSTER2=cluster2} namespace istio-system
kubectl create --context=${CTX_CLUSTER2=cluster2} secret generic cacerts -n istio-system \
      --from-file=cluster2/ca-cert.pem \
      --from-file=cluster2/ca-key.pem \
      --from-file=cluster2/root-cert.pem \
      --from-file=cluster2/cert-chain.pem

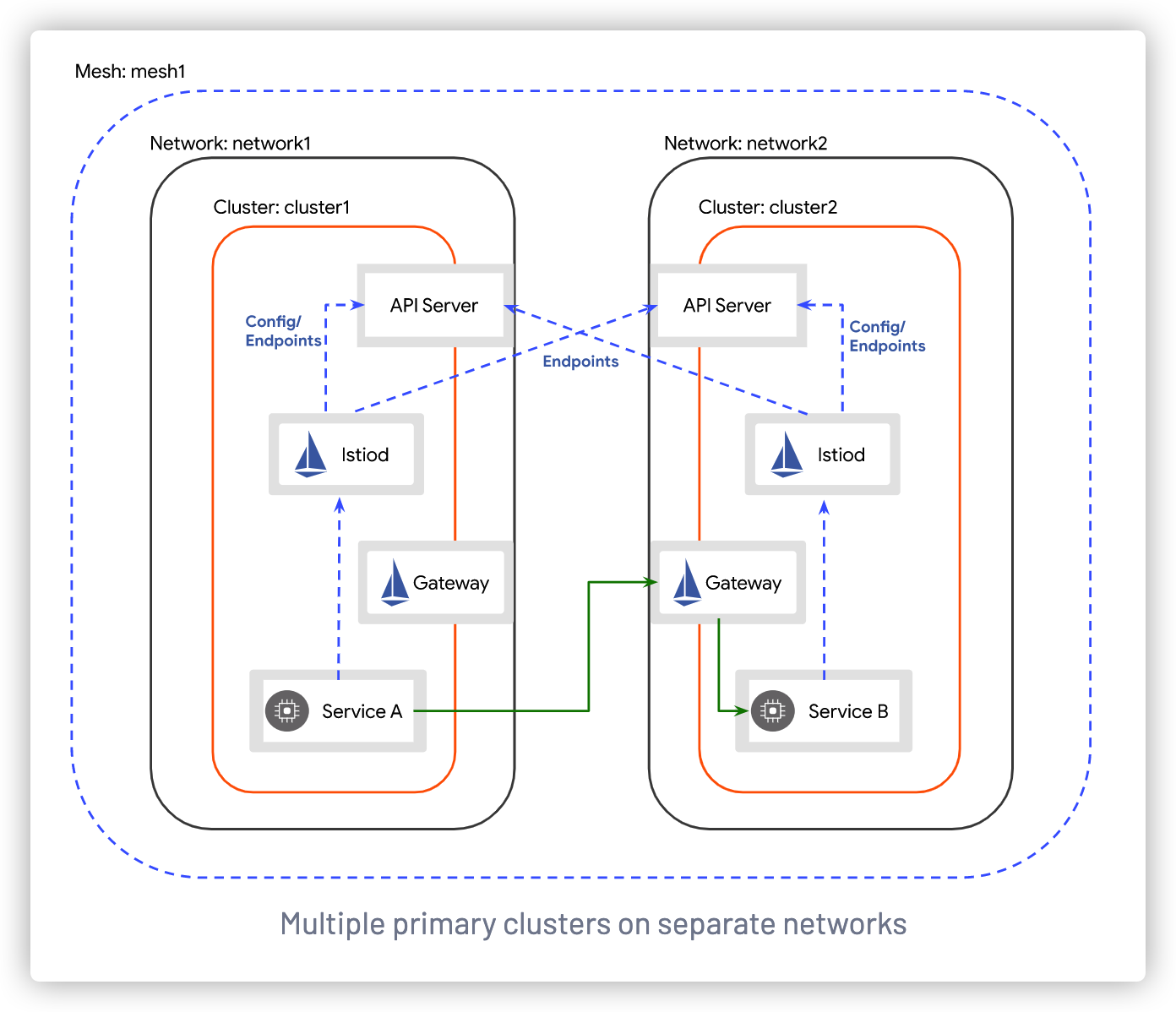

跨网络多主架构安装​

https://istio.io/v1.10/zh/docs/setup/install/multicluster/multi-primary_multi-network/

# 为 cluster1 设置缺省网络
kubectl --context="${CTX_CLUSTER1}" get namespace istio-system && \
kubectl --context="${CTX_CLUSTER1}" label namespace istio-system topology.istio.io/network=network1

#为 cluster2 设置缺省网络
kubectl --context="${CTX_CLUSTER2}" get namespace istio-system && \
kubectl --context="${CTX_CLUSTER2}" label namespace istio-system topology.istio.io/network=network2

# 为 cluster1 创建 Istio 配置文件：
cat <<EOF > cluster1.yaml
apiVersion: install.istio.io/v1alpha1
kind: IstioOperator
spec:
  values:
    global:
      meshID: mesh1
      multiCluster:
        clusterName: cluster1
      network: network1
EOF

vim cluster1.yaml
apiVersion: install.istio.io/v1alpha1
kind: IstioOperator
spec:
  profile: demo
  values:
    global:
      meshID: mesh1
      multiCluster:
        clusterName: cluster1
      network: network1

#将配置文件应用到 cluster1
istioctl install --context="${CTX_CLUSTER1}" -f cluster1.yaml

# 为 cluster2 创建 Istio 配置文件：
cat <<EOF > cluster2.yaml
apiVersion: install.istio.io/v1alpha1
kind: IstioOperator
spec:
  values:
    global:
      meshID: mesh1
      multiCluster:
        clusterName: cluster2
      network: network2
EOF

vim cluster2.yaml
apiVersion: install.istio.io/v1alpha1
kind: IstioOperator
spec:
  profile: demo
  values:
    global:
      meshID: mesh1
      multiCluster:
        clusterName: cluster2
      network: network2

#将配置文件应用到 cluster2
istioctl install --context="${CTX_CLUSTER2}" -f cluster2.yaml

## 启用端点发现
# 在 cluster2 中安装一个提供 cluster1 API Server 访问权限的远程 Secret。
istioctl x create-remote-secret \
  --context="${CTX_CLUSTER1}" \
  --name=cluster1 | \
  kubectl apply -f - --context="${CTX_CLUSTER2}"
kubectl get secrets -n istio-system

# 在 cluster1 中安装一个提供 cluster2 API Server 访问权限的远程 Secret。
istioctl x create-remote-secret \
  --context="${CTX_CLUSTER2}" \
  --name=cluster2 | \
  kubectl apply -f - --context="${CTX_CLUSTER1}"

验证安装结果​

https://istio.io/v1.10/zh/docs/setup/install/multicluster/verify/

# 首先，在每个集群中创建命名空间 sample：
kubectl create --context="${CTX_CLUSTER1}" namespace sample
kubectl create --context="${CTX_CLUSTER2}" namespace sample

# 为命名空间 sample 开启 sidecar 自动注入：
kubectl label --context="${CTX_CLUSTER1}" namespace sample \
    istio-injection=enabled
kubectl label --context="${CTX_CLUSTER2}" namespace sample \
    istio-injection=enabled

# 在每个集群中创建 HelloWorld 服务：
kubectl apply --context="${CTX_CLUSTER1}" \
    -f samples/helloworld/helloworld.yaml \
    -l service=helloworld -n sample
kubectl apply --context="${CTX_CLUSTER2}" \
    -f samples/helloworld/helloworld.yaml \
    -l service=helloworld -n sample

部署 V1 版的 HelloWorld​

# 把应用 helloworld-v1 部署到 cluster1：
kubectl apply --context="${CTX_CLUSTER1}" \
    -f samples/helloworld/helloworld.yaml \
    -l version=v1 -n sample

# 确认 helloworld-v1 pod 的状态：
kubectl get pod --context="${CTX_CLUSTER1}" -n sample -l app=helloworld
NAME                            READY     STATUS    RESTARTS   AGE
helloworld-v1-86f77cd7bd-cpxhv  2/2       Running   0          40s

#等待 helloworld-v1 的状态最终变为 Running 状态：

等待 helloworld-v1 的状态最终变为 Running 状态：​

#把应用 helloworld-v2 部署到 cluster2：
kubectl apply --context="${CTX_CLUSTER2}" \
    -f samples/helloworld/helloworld.yaml \
    -l version=v2 -n sample

# 确认 helloworld-v2 pod 的状态：
kubectl get pod --context="${CTX_CLUSTER2}" -n sample -l app=helloworld
NAME                            READY     STATUS    RESTARTS   AGE
helloworld-v2-758dd55874-6x4t8  2/2       Running   0          40s

# 等待 helloworld-v2 的状态最终变为 Running 状态：

部署 Sleep​

# 把应用 Sleep 部署到每个集群：
kubectl apply --context="${CTX_CLUSTER1}" \
    -f samples/sleep/sleep.yaml -n sample
kubectl apply --context="${CTX_CLUSTER2}" \
    -f samples/sleep/sleep.yaml -n sample

# 确认 cluster1 上 Sleep 的状态：
kubectl get pod --context="${CTX_CLUSTER1}" -n sample -l app=sleep
NAME                             READY   STATUS    RESTARTS   AGE
sleep-754684654f-n6bzf           2/2     Running   0          5s

# 等待 Sleep 的状态最终变为 Running 状态：
# 确认 cluster2 上 Sleep 的状态：
kubectl get pod --context="${CTX_CLUSTER2}" -n sample -l app=sleep
NAME                             READY   STATUS    RESTARTS   AGE
sleep-754684654f-dzl9j           2/2     Running   0          5s

# 等待 Sleep 的状态最终变为 Running 状态：

验证跨集群流量​

要验证跨集群负载均衡是否按预期工作，需要用 Sleep pod 重复调用服务 HelloWorld。 为了确认负载均衡按预期工作，需要从所有集群调用服务 HelloWorld。

# 从 cluster1 中的 Sleep pod 发送请求给服务 HelloWorld：
kubectl exec --context="${CTX_CLUSTER1}" -n sample -c sleep \
    "$(kubectl get pod --context="${CTX_CLUSTER1}" -n sample -l \
    app=sleep -o jsonpath='{.items[0].metadata.name}')" \
    -- curl helloworld.sample:5000/hello

# 重复几次这个请求，验证 HelloWorld 的版本在 v1 和 v2 之间切换：
Hello version: v2, instance: helloworld-v2-758dd55874-6x4t8
Hello version: v1, instance: helloworld-v1-86f77cd7bd-cpxhv
...

# 现在，用 cluster2 中的 Sleep pod 重复此过程：
kubectl exec --context="${CTX_CLUSTER2}" -n sample -c sleep \
    "$(kubectl get pod --context="${CTX_CLUSTER2}" -n sample -l \
    app=sleep -o jsonpath='{.items[0].metadata.name}')" \
    -- curl helloworld.sample:5000/hello

# 重复几次这个请求，验证 HelloWorld 的版本在 v1 和 v2 之间切换：
Hello version: v2, instance: helloworld-v2-758dd55874-6x4t8
Hello version: v1, instance: helloworld-v1-86f77cd7bd-cpxhv
...

# 恭喜! 你已成功的在多集群环境中安装、并验证了 Istio！。。。

Envoy 配置及策略

· 阅读需 8 分钟

Envoy 的配置使用​

https://www.envoyproxy.io/docs

# 启动一个 nginx 环境
docker pull nginx
docker run -dit --name=web nginx
docker exec -it web bash
/# echo 111 > /usr/share/nginx/html/index.html
/# exit
docker inspect web | grep -i ipaddress
# 172.17.0.2

# 启动 envoy
docker pull envoyproxy/envoy:latest

# 先将下面的 envoy 配置文件写了再启动
docker run -d -p 10000:10000 -v /root/envoy.yaml:/etc/envoy/envoy.yaml --name myenvoy envoyproxy/envoy:latest
# 关键是在于写 envoy 的配置文件 envoy.yaml
docker logs myenvoy

#修改hosts
vim /etc/hosts
192.168.26.23<本级IP> bb.yuan.cc bb

#	客户端测试， envoy设置了： domains: [bb.yuan.cc]  #只转发此条
curl bb.yuan.cc bb:10000
#没有返回
curl -H "Host: bb.yuan.cc" bb.yuan.cc bb:10000
#返回111

Envoy配置文件结构​

listen -- 监听器
    1.我监听的地址
    2.过滤链
        filter1
            路由: 转发到哪里
                virtual_hosts
                    只转发什么
                    转发到哪里 --> 由后面的 cluster 来定义
        filter2
        filter3
        #envoyproxy.io/docs/envoy/v1.19.1/api-v3/config/filter/filter
cluster
    转发规则
    endpoints
        --指定了我的后端地址

vim envoy.yaml 比较老旧的写法了

admin:
  access_log_path: /tmp/admin_access.log
  address:
    socket_address: { address: 127.0.0.1, port_value: 9901 }  #定义管理

static_resources:
  listeners:
  - name: listener_0
    address:
      socket_address: { address: 0.0.0.0, port_value: 10000 }  #要监听的地址
    filter_chains:
    - filters:
      - name: envoy.filters.network.http_connection_manager #指明使用哪个过滤器，这个是做普通的转发
        #typed_config:
        #  "@type": type.googleapis.com/envoy.extensions.filters.network.http_connection_manager.v3.HttpConnectionManager
        # extensions.filters.network.http_connection_manager.v3.HttpConnectionManager 为具体值，type.googleapis.com/envoy为固定前缀
        config:
          stat_prefix: ingress_http
          codec_type: AUTO  #都允许
          #codec_type: HTTP2  #只允许HTTP2协议访问，(如果是访问nginx容器,要先开启nginx的http2)
          #access_log:  #添加访问日志
          #- name: envoy.file_access_log
          #  config:
          #    path: "/tmp/aa.log"
          route_config:
            name: myroute1
            virtual_hosts:
            - name: local_service
              domains: ["*"]  #都允许
              #domains: [bb.yuan.cc]  #只转发此条
              routes:
              - match: { prefix: "/" }
              #- match: { prefix: "/demo1" } #只匹配 相对目录 的 demo1 目录
                route: { cluster: some_service }  #可以自定义名字
            #- name: local_service2
            #  domains: ["cc.yuan.cc"]
            #  routes:
            #  - match: { prefix: "/" }
            #    route: { cluster: some_service2 }
          http_filters:
          #- name: envoy.router  #旧的写法,快被废弃了
          - name: envoy.filters.http.router
  clusters:
  - name: some_service  #与上面route对应
    connect_timeout: 0.25s
    type: STATIC
    #type: LOGICAL_DNS
    dns_lookup_family: V4_ONLY
    lb_policy: ROUND_ROBIN
    hosts: [  #指定后端地址
      #{ socket_address: { address: 192.168.26.23, port_value: 808 }},
      { socket_address: { address: 172.17.0.2, port_value: 80 }}

    ]
  #- name: some_service2  #与上面route对应
  #  connect_timeout: 0.25s
  #  type: STATIC
  #  dns_lookup_family: V4_ONLY
  #  lb_policy: ROUND_ROBIN
  #  hosts: [
  #    { socket_address: { address: 172.17.0.4, port_value: 80 }}
  #  ]

Filter的写法语法1​

name: 指定使用哪个过滤器

config:

​ 参数1：值1

​ 参数2：值2

​ 。。。

这里选择什么参数，要看name里选择的什么参数要根据所选择的过滤器来判定

和http相关的，一般选择 HTTP connection manager。

在https://www.envoyproxy.io/docs/envoy/latest/api-v3/config/filter/filter里找参数

name的位置应该写envoy.filters.network.http_connection_manager

http_connection_manager 常见的参数包括：

codec_type -- 可选值为AUTO(默认)、HTTP1、

HTTP2

stat_prefix

route_config

http_filters

access_log

Filter的写法语法2​

name: 指定使用哪个过滤器

typed_config:

​ "@type": type.googleapis.com/envoy.过滤器的具体值

​ 参数1：值1

​ 参数2：值2

​ 。。。

这里选择什么参数，要看name里选择的什么参数要根据所选择的过滤器来判定

和http相关的，一般选择 HTTP connection manager。

在 https://www.envoyproxy.io/docs/envoy/latest/api-v3/config/filter/filter 里找参数

name的位置应该写envoy.filters.network.http_connection_manager

@type的值到文档里找具体的值

vim envoy.yaml 现在的写法有所改动

admin:
  access_log_path: /tmp/admin_access.log
  address:
    socket_address: { address: 127.0.0.1, port_value: 9901 }  #定义管理

static_resources:
  listeners:
  - name: listener_0
    address:
      socket_address: { address: 0.0.0.0, port_value: 10000 }  #要监听的地址
    filter_chains:
    - filters:
      - name: envoy.filters.network.http_connection_manager #指明使用哪个过滤器，这个是做普通的转发
        typed_config:
          "@type": type.googleapis.com/envoy.extensions.filters.network.http_connection_manager.v3.HttpConnectionManager
        # extensions.filters.network.http_connection_manager.v3.HttpConnectionManager 为具体值，type.googleapis.com/envoy为固定前缀
        #config:
          stat_prefix: ingress_http
          codec_type: AUTO  #都允许
          route_config:
            name: myroute1
            virtual_hosts:
            - name: local_service
              domains: ["*"]  #都允许
              #domains: [bb.yuan.cc]  #只转发此条
              routes:
              - match: { prefix: "/" }
                route: { cluster: some_service }
          http_filters:
          - name: envoy.filters.http.router
  clusters:
  - name: some_service  #与上面route对应
    connect_timeout: 0.25s
    type: STATIC
    #type: LOGICAL_DNS
    dns_lookup_family: V4_ONLY
    lb_policy: ROUND_ROBIN
    #hosts: [
    #  { socket_address: { address: 172.17.0.2, port_value: 80 }}
    #]
    load_assignment:
      cluster_name: some_service
      endpoints:
      - lb_endpoints:
        - endpoint:
            address:
              socket_address:
                address: 172.17.0.2
                port_value: 80
        #- endpoint:
        #    address:
        #      socket_address:
        #        address: 172.17.0.4
        #        port_value: 80

使用 lua

vim envoy.yaml

admin:
  access_log_path: /tmp/admin_access.log
  address:
    socket_address: { address: 127.0.0.1, port_value: 9901 }  #定义管理
static_resources:
  listeners:
  - name: main
    address:
      socket_address:
        address: 0.0.0.0  #要监听的地址
        port_value: 10000
    filter_chains:
    - filters:
      - name: envoy.filters.network.http_connection_manager #指明使用哪个过滤器，这个是做普通的转发
        typed_config:
          "@type": type.googleapis.com/envoy.extensions.filters.network.http_connection_manager.v3.HttpConnectionManager
        # extensions.filters.network.http_connection_manager.v3.HttpConnectionManager 为具体值，type.googleapis.com/envoy为固定前缀
        #config:
          stat_prefix: ingress_http
          codec_type: AUTO  #都允许
          route_config:
            name: local_route
            virtual_hosts:
            - name: local_service
              domains:
              - "*"
              routes:
              - match:
                  prefix: "/"
                route:
                  cluster: some_service
          http_filters:
          - name: envoy.filters.http.lua #修改为 lua
            typed_config:
              "@type": type.googleapis.com/envoy.extensions.filters.http.lua.v3.Lua
              #inline_code:
              inlineCode: |
                function envoy_on_response(response_handle)
                  response_handle:headers():add("X-User-Header","===X====")
                end
          - name: envoy.filters.http.router
            typed_config: {}
  clusters:
  - name: some_service  #与上面route对应
    connect_timeout: 0.25s
    type: STATIC_DNS  #static
    lb_policy: ROUND_ROBIN
    load_assignment:
      cluster_name: some_service
      endpoints:
      - lb_endpoints:
        - endpoint:
            address:
              socket_address:
                address: 172.17.0.2
                port_value: 80

EnvoyFilter​

EnvoyFilter用来自定义 Istio Pilot 生成的 Envoy 配置。使用 EnvoyFilter 可以修改某些

envoy的字段，添加特定的过滤器，甚至添加全新的监听器、集群等。必须谨慎使用此功能

docker ps | grep pod1
#k8s_istio_proxy_pod1_ns1  #sidecar
#k8s_pod1_pod1_ns1  #业务容器，nginx

docker top 713f7358dbf8  #sidecar 的 conternerId
#运行了两个主要的进程
# /usr/local/bin/pilot-agent proxy sidecar ...
# /usr/local/bin/envoy -c etc/istio/proxy/envpy-rev0.json #envoy 的配置文件有两种，静态｜动态

#查看 envoyFilter
kubectl get envoyFilter
#No resources found in ns1 namespace

workloadSelector: 用于指定作用在谁

configPatches：用于配置补丁，下面的属性包括3个大类

- apply_To: 应用到谁

match：指定匹配规则

patch：新的规则

applyTo: 给哪个位置打补丁，可用的值包括

​ INVALID

​ LISTENER #将补丁应用到监听器

​ FILTER_CHAIN #将补丁应用到过滤器链

​ NETWORK_FILTER #将补丁应用到网络过滤器链

​ HTTP_FILTER #将补丁应用到HTTP过滤器链

​ ROUTE_CONFIGURATION

​ VIRTUAL_HOST

​ HTTP_ROUTE

​ CLUSTER

match:

​ context: SIDECAT_OUTBOUNT/SIDECAR_INBOUNT/GATEWAY(弃用)

​ listener:

​ name: 格式为ip:端口

​ portNumber:

​ filterChain:

​ filter:

​ name: 这4行用于定义过滤器

​ 格式为 envoy.filters.network.http_connection_manager

patch:

​ operation: 操作的意思，对应值有

​ MERG

​ ADD

​ REMOVE

​ INSERT_BEFOR

​ INSERT_AFTER

value

举个例子：

mkdir chap6 && cd chap6
kubectl get pods -n istio-system -l istio=ingressgateway
#istio-ingressgateway-5h354d356-jdmc4

vim ef1.yaml

apiVersion: networking.istio.io/v1alpha3
kind: EnvoyFilter
metadata:
  name: lua-filter
  namespace: istio-system  #指定命名空间
spec:
  workloadSelector:
    labels:
      istio: ingressgateway
  configPatches:
  - applyTo: HTTP_FILTER
    match:
      context: GATEWAY
      listener:
        filterChain:
          filter:
            name: "envoy.filters.network.http_connection_manager"
            subFilter:
              name: "envoy.filters.http.router"
    patch:
      operation: INSERT_BEFORE  #插入过滤器
      value:
        name: envoy.filters.http.lua  #插入此过滤器
        type_config:
          "@type": "type.googleapis.com/envoy.extensions.filters.http.lua.v3.Lua"
          inlineCode: |
             function envoy_on_response(response_handle)
                 response_handle:headers():add("X-User-Header","===X===")
             end

# 启动 envoyFilter
kubectl apply -f ef1.yaml
kubectl get envoyFilter -n istio-system
#lua-filter
curl -I aa.yuan.cc
# x-user-header: ===X===  #改变了标题的报文信息

-----------------------------------------------------------

kubectl delete -f ef1.yaml
vim ef2.yaml  #阿里云提供的一个demo，用此作些修改

apiVersion: networking.istio.io/v1alpha3
kind: EnvoyFilter
metadata:
  name: addheader-into-ingressgateway
  namespace: istio-system  #指定命名空间
spec:
  workloadSelector:
    # select by label in the same namespace
    labels:
      istio: ingressgateway
  configPatches:
    # The Envoy config you want to modify
  - applyTo: HTTP_FILTER
    match:
      context: GATEWAY
      proxy:
        proxyVersion: '^1\.10.*'  #改为自己 istio 的版本
      listener:
        filterChain:
          filter:
            name: "envoy.filters.network.http_connection_manager"
            subFilter:
              name: "envoy.filters.http.router"
    patch:
      operation: INSERT_BEFORE  #插入过滤器
      value: # lua filter specification
        name: envoy.filters.http.lua  #插入此过滤器
        type_config:
          "@type": "type.googleapis.com/envoy.extensions.filters.http.lua.v3.Lua"
          inlineCode: |-
             function envoy_on_response(response_handle)
                 function hasFrameAncestors(rh)
                 s = rh:headers():get("Content-Security-Policy");
                 delimiter = ";";
                 defined = false;
                 for match in (s..delimiter):gmatch("(.-)"..delimiter) do
                     match = match:gsub("%s+", "");
                     if match:sub(1,15)=="frame-ancestors" then
                     return true;
                     end
                 end
                 return false;
                 end
                 if not response_handle:headers():get("Content-Security-Policy") then
                 csp = "frame-ancestors none;";
                 response_handle:headers():add("Content-Security-Policy", csp);
                 elseif response_handle:headers():get("Content-Security-Policy") then
                 if not hasFrameAncestors(response_handle) then
                     csp = response_handle:headers():get("Content-Security-Policy");
                     csp = csp .. ";frame-ancestors none;";
                     response_handle:headers():replace("Content-Security-Policy", csp);
                 end
                 end
                 if not response_handle:headers():get("X-Frame-Options") then
                 response_handle:headers():add("X-Frame-Options", "deny");
                 end
                 if not response_handle:headers():get("X-XSS-Protection") then
                 response_handle:headers():add("X-XSS-Protection", "1; mode=block");
                 end
                 if not response_handle:headers():get("X-Content-Type-Options") then
                 response_handle:headers():add("X-Content-Type-Options", "nosniff");
                 end
                 if not response_handle:headers():get("Referrer-Policy") then
                 response_handle:headers():add("Referrer-Policy", "no-referrer");
                 end
                 if not response_handle:headers():get("X-Download-Options") then
                 response_handle:headers():add("X-Download-Options", "noopen");
                 end
                 if not response_handle:headers():get("X-DNS-Prefetch-Control") then
                 response_handle:headers():add("X-DNS-Prefetch-Control", "off");
                 end
                 if not response_handle:headers():get("Feature-Policy") then
                 response_handle:headers():add("Feature-Policy",
                                                 "camera 'none';"..
                                                 "microphone 'none';"..
                                                 "geolocation 'none';"..
                                                 "encrypted-media 'none';"..
                                                 "payment 'none';"..
                                                 "speaker 'none';"..
                                                 "usb 'none';")..
                 end
                 if response_handle:headers():get("X-Powered-By") then
                 response_handle:headers():remove("X-Powered-By");
                 end
             end

# 应用 ef2
kubectl apply -f ef2.yaml
# 测试
curl -I aa.yuan.cc
# 加入了对应的信息

Istio 架构介绍

· 阅读需 1 分钟

pilot-agent --- 运行在 sidecar 里，主要作用是：

  • 动态的生成 envoy 的设置
  • 启动 envoy 进程
  • 监控 envoy 进程
kubectl get pods -n istio-system -owide

docker top 8fj3n4df356f(istiod conterneId)
#/usr/local/bin/pilot-discovery  #控制中心

Discovery Services：pilot-discovery，扮演服务注册中心、istio控制面到envoy之间的桥梁作用：

1）监控服务注册中心 (例如：k8s) 的服务注册情况。k8s下会监控service、endpoint、pod、node等资源信息。

2）监控 istio 控制面信息变化，在k8s下，会监控routerule、virtualservice、Gateway、EgressRule、

ServiceEntry等以k8s CRD形式存在的 istio 控制面配置信息。

3）将1）和2）的两类信息合并组合为envoy可以理解的xds配置信息，以gRPC协议提供给envoy

Agent : pilot-agent，生成envoy配置文件，管理envoy生命周期：

1）生成envoy的配置

2）启动envoy

3）监控和管理envoy的运行情况

Mixer ：在 1.5 之后就被废弃了
